荒野環境水雨情監測系統的結構組成

更新時間：2025-09-02

點擊次數：57

產品簡介：荒野環境水雨情監測系統的結構組成

JYB-SW水情在線監測系統全天候實時監測水位、雨量、流速、流量、氣象等參數；系統支持視頻監控，數據與視頻信號互為補充，便于及時掌握現場實時場景，并可聯網對接管理平臺。

功能特點：

1、實時監測水位、流速、雨量、溫度、濕度、風速、風向、大氣壓、流量等多種氣象要素。

2、全天候工作，26G微波反射原理，抗干擾能力強

3、傳感器可靠精度達1.5毫米

4、無人值守，安裝維護簡單，壽命長

5、無機械磨損、非接觸型測量

6、測量與水質無關，不受浮冰等漂浮物影響

7、不需要防浪井，對水流無影響

8、連續在線采集，自動地監測環境氣象實時變化數據，及時、精確的反應區域環境氣象。

9、供電方式可選220V市電/太陽能供電

10、無線傳輸，無需開挖電纜溝，對渠道襯砌、植樹等工程施工無影響

11、可靠的三防設計，防護級別達到IP65級，完善的防雷擊、抗干擾等保護措施

12、用戶收藏網zhi可直接登錄web端云平臺、app移動端進行實時數據監測。

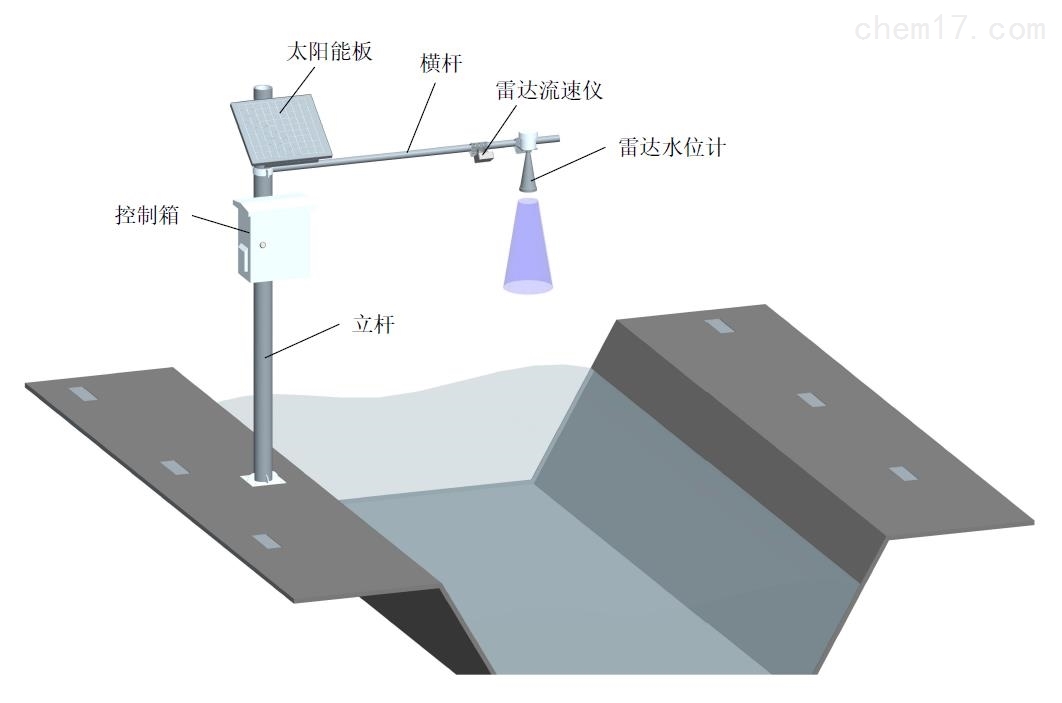

安裝位置要求:荒野環境水雨情監測系統的結構組成

（1）本產品為壁掛式或立桿式安裝，要求面平整無雜物，具備足夠厚度和強度可打膨脹螺栓；

（2）主機固定位置盡量靠近配電箱或電纜橋架，有助于降低供電線路的敷設難度；

（3）主機盡量遠離強磁場（比如大型機組、電磁加熱設備等）以避免影響設備運行。


技術規格：

名稱	技術參數	備注
雷達水位計	量程：0-30m 精度：±3MM 分辨率：1mm 工作溫度：-40-80℃	標配
雷達流量計	流量量程：10升/秒～99999999立方米/小時精度：±5% 流速量程：0.1～20m/s，精度：±0.01m/s	標配
雨量	量程：≤4mm/min（降水強度），準確度：±0.4mm，分辨率：0.2mm；	選配
溫度	量程：-50～100℃ ，準確度：±0.5℃ ，分辨率：0.1℃；	選配
濕度	量程：0～100%RH，準確度：±2%RH，分辨率：0.1%；	選配
風速	量程：0～70m/s，準確度：±(0.3+0.03V)m/s，分辨率：0.1m/s；	選配
風向	量程：0～360°，準確度：±3°，分辨率：1°；	選配
大氣壓	量程：10～1100hpa；分辨率：0.1hPa；準確度：±0.3 hPa	選配
數據采集儀	1、多通道數據采集端口，主機箱底部標簽航插設置 2、成套專用軟件（查詢、管理、分析、下載），環境數據采集器，液晶屏幕顯示，帶485、USB接口，LCD背光，進行數據采集、存儲、及顯示； 3、環境數據采集器，液晶屏幕顯示，LCD背光，進行數據采集、存儲、分析及顯示； 4、數據定時存儲、參數設定、掉電保護 5、數據傳輸：支持實時和定時上傳數據，遠程可設定； 6、接口：帶RS485、USB接口， 7、數據通信：支持以太網、光纖、GPRS等多種通信； 8、數據下載：自動下載數據到遠程電腦上，支持手動下載數據，并可通過USB下載數據、傳輸數據時對測量不影響； 9、供電方式：220V市電	標配
防護箱	野外專用，防濕防潮抗風，內置隔板、防護板，外置鎖具，內裝采集儀等	標配
供電系統	220V市電供電/太陽能供電系統（太陽能板、蓄電池、充放電控制器）	選配
通訊系統	無線4g通訊方式(贈送一年流量卡）	標配
專用支架	3米鍍鋅支架、定制長橫臂、防護箱、傳感器、供電電源、通訊設備等	標配
避雷系統	避雷針避雷線、接地角鋼及附屬配件	標配
云平臺	網頁端云平臺、手機客戶端（免費使用）通過網絡遠程訪問、查詢、分析、控制，《數據對接一般不收費，特殊情況收取一定費用》	免費

【云端服務器云平臺/手機客戶端】:

聚一搏云平臺具有數據采集、數據存儲、數據處理、數據分析、數據（可視化）展現、監測預警多端平臺實時顯示等功能，災害預警/山洪預警/邊坡檢測/水庫預警等功能。

數據查詢功能：對監測的各子系統的生態監測數據進行采集、質控、計算、存儲、和分析統計；對監測數據進行可視化展示；對各個監測子系統運行狀態進行監控、維護和動態管理。支持任意時間段的各類實時數據、歷史數據的查詢、導出、打印功能。

數據統計分析功能：支持單要素統計功能：可按年、月、日、小時、10分鐘或任意時間段進行單要素最大值、最小值、平均值的統計。

數據圖表功能：根據采集的數據可以形成實時曲線，并可以以柱形圖直觀的方式呈現，數據報表導出EXCEL格式。

數據視頻疊加功能：支持數據與海康視頻監控疊加融合
